出力 5~150 Ton
行程 6~16 mm
最大工作壓力 700 Bar
- 輕巧緊湊設(shè)計用于其它液壓油缸不適用的場合
- RSM-750/RSM1000/RSM1500配有手柄便于搬運
-安裝孔固定方便
- 所有型號均包含快速接頭與防塵帽
- 高質(zhì)量鋼柱柱塞端面無需鞍座
- 單作用，彈簧回縮

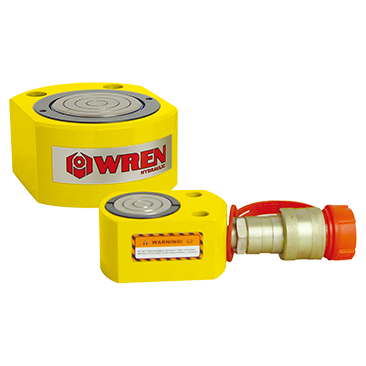

RSM系列單作用超薄液壓油缸選型表
|
升力 (Ton) |
行程 (mm) |
型號 |
最小高度 (mm) |
外徑 (mm) |
有效面積 (cm²) |
油缸容積 (cm³) |
頂頭直徑 (mm) |
重量 (Kg) |
| 5 | 6 | RSM50 | 32 | 59×42 | 7 | 4 | 26 | 1.0 |
| 10 | 11 | RSM100 | 42 | 83×56 | 14.5 | 16 | 38 | 1.4 |
| 20 | 11 | RSM200 | 51 | 100×75 | 28.2 | 31 | 50 | 3.1 |
| 30 | 13 | RSM300 | 58 | 118×95 | 41.8 | 54 | 63 | 4.5 |
| 50 | 16 | RSM500 | 66 | 140×115 | 63.6 | 101 | 70 | 6.8 |
| 75 | 16 | RSM750 | 79 | 166×140 | 103.8 | 166 | 63 | 11.3 |
| 100 | 16 | RSM1000 | 85 | 178×153 | 132.7 | 212 | 75 | 14.5 |
| 150 | 16 | RSM1500 | 100 | 216×191 | 201 | 321 | 112 | 26.3 |
